La guía contiene los fundamentos esenciales para los profesionales implicados en los ventiladores de techo/ventilador de techo. Basado en el estado actual del conocimiento, este documento está diseñado para mantenerse actualizado y seguir las nuevas investigaciones, publicaciones y retornos de experiencia.
- Normas de seguridad
- Altura mínima de las palas, seguridad adicional de los ventiladores sin palas
- Uso en verano, uso en invierno
- Velocidad del aire, desestratificación del aire ambiente
- Zona de influencia
- Zona de impacto, homogeneidad de las velocidades del aire
- Integración de los ventiladores de techo con soluciones pasivas o activas de confort de verano
- Ahorro energético con climatización, armonización de los flujos de aire, distribución del calor y del frío
- Relación entre velocidad del aire y confort térmico
- Enfoques sintéticos y detallados del enfriamiento equivalente y de las zonas de confort, consideración de la humedad, análisis del diagrama de Givoni
- Impacto del mobiliario en los flujos de aire
- Posicionamiento del mobiliario, biombos…
- Restricciones normativas
- Contexto RE2020, grados-hora
- Nivel sonoro recomendado de los ventiladores de techo
- Confort acústico para que el ventilador sea considerado silencioso (decibelios)
- Motores de corriente continua sin escobillas o motores de corriente alterna
- Características de los diferentes motores DC y AC
- Densidad de ventiladores de techo según el tipo de locales
- Viviendas (casas unifamiliares, apartamentos), oficinas, centros educativos, locales profesionales de gran altura
- Reglas de distribución de los ventiladores de techo
- Distancia entre ventiladores de techo, distancia respecto a las paredes, efecto estroboscópico de la iluminación
- Simulaciones 3D de confort térmico
- Simulación térmica dinámica y dinámica de fluidos computacional (CFD)
- Certificaciones medioambientales
- NF Habitat HQE, iniciativas de Edificios Sostenibles
- Ahorro energético
- Ganancias en kWh vinculadas a la temperatura percibida, ganancias asociadas al ajuste de la consigna de temperatura, beneficios en techos tipo catedral
- Instalación y mantenimiento
- Tutoriales y vídeos de montaje, sistemas de fijación y emparejamiento del mando a distancia
Extractos de la guía
¿Cuál es la zona de influencia de los ventiladores de techo?

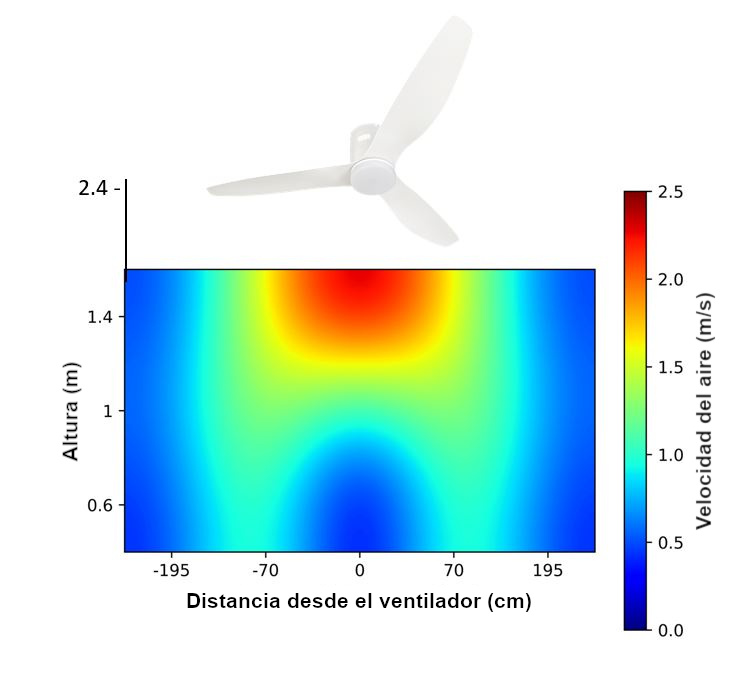

Ventiladores de techo con palas
Son muy eficaces directamente bajo las palas, pero su zona de impacto es limitada. Por ello, es importante optar por diámetros de palas grandes, superiores a 1,30 m, y evitar, por ejemplo, diámetros demasiado pequeños (90 cm o menos, ya que su zona de influencia es muy reducida).
A modo de ejemplo, para un ventilador estándar de 1,32 m de diámetro, el área de influencia en el suelo se estima en 10 m².
También hay que tener en cuenta que rara vez se utilizan a velocidad máxima, ya que velocidades superiores a 0,8 m/s suelen resultar incómodas.

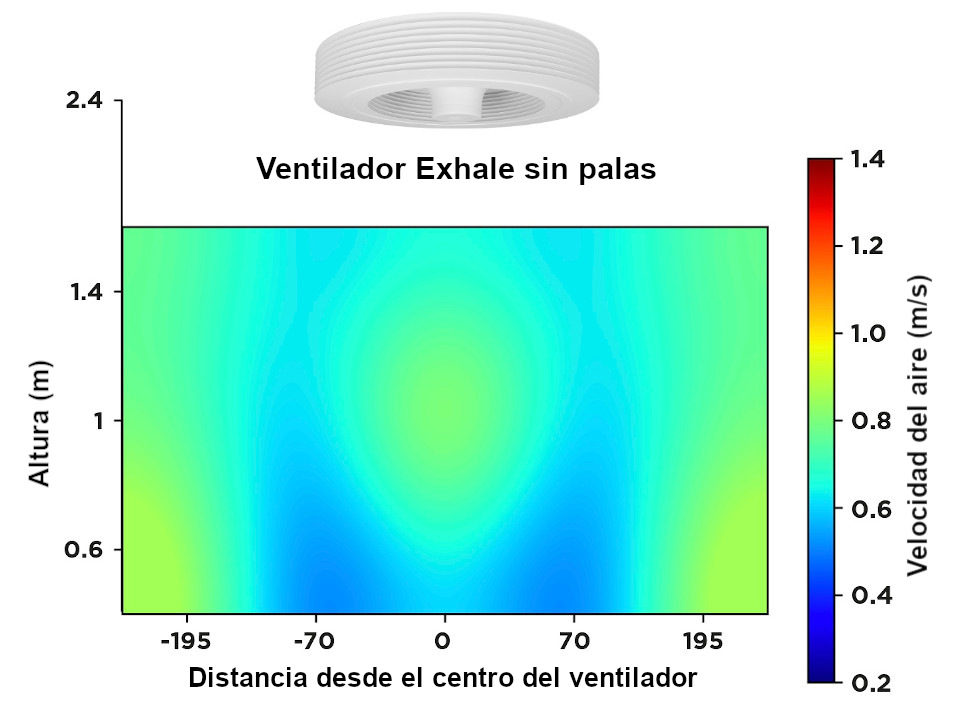

Ventiladores de techo sin palas
Su velocidad del aire es moderada, pero se distribuye sobre una zona de impacto más amplia. Por ello, son especialmente adecuados para proporcionar velocidades de aire homogéneas o para desestratificar el aire ambiente. En entornos de trabajo, también permiten alcanzar un mayor confort: las hojas y el cabello no se levantan.
¿Integración de los ventiladores de techo con soluciones pasivas o activas?
En todas las estaciones, una integración beneficiosa.
En verano, la combinación de los ventiladores de techo con soluciones pasivas (enfriamiento adiabático, etc.) o activas (aire acondicionado) ofrece numerosas ventajas:
- Homogeneización de las temperaturas del aire en todos los puntos de las habitaciones (desestratificación),
- Neutralización de los flujos direccionales de aire frío (aire acondicionado). De hecho, las tasas de renovación de aire (relación entre el caudal de aire y el volumen de la habitación) alcanzan un máximo de 5 renovaciones/h en aire acondicionado, mientras que un ventilador de techo suele presentar una tasa de renovación superior a 100 renovaciones/h a velocidad máxima, es decir, una eficacia 20 veces mayor. De este modo, los chorros de aire frío se rompen y se distribuyen mejor por la estancia.
- Ahorro energético en verano (aumento de las consigas de aire acondicionado) e invierno (una mejor distribución del calor permite reducir la consigna de calefacción).
