Izyfan (diámetro 152)
El ventilador de techo silencioso y de alta calidad.
Con rótula, de 12 a 25 cm bajo las aspas (según la tija)
Eficiente y económico
El ventilador de techo, silencioso y económico, ofrece un excelente rendimiento en velocidad de aire gracias a sus aspas perfiladas y su rótula integrada*.
Caudal de aire muy alto:
- Aspas perfiladas de ABS de 152 cm de diámetro, capaces de cubrir una superficie en el suelo de entre 12 y 13 m².
- Caudal de aire de 13 226 m³/h
- Rótula integrada que permite mejorar la velocidad del aire bajo su periferia en ± 20%
- Eficiencia energética: 360 a 1370 W/m³h
Motor DC sin escobillas (Brushless):
- El motor DC permite invertir el sentido de rotación de las aspas, funcionando así en modo confort de invierno (desestratificación).
- El motor DC es sin escobillas, lo que permite reducir el nivel sonoro del ventilador.
Económico:
El rendimiento del Izyfan permite limitar el número de ventiladores necesarios frente a ventiladores de menor diámetro (90, 120, 132 cm). Ideal para edificios públicos o centros educativos.
*La rótula permite corregir la inclinación si es necesario (techo inclinado). Tijas de 12 y 25 cm de serie.

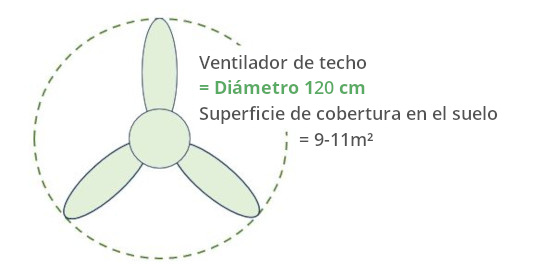

Influencia del tamaño de las aspas
| (Samarat) | (Izyfan) | |||
| Diámetro de las aspas | 90 cm | 122 cm | 132 cm | 152 cm |
| Área de influencia | 4,94 m² | 8,69 m² | 10,18 m² | 13,5 m² |
Sentido de rotación
La inversión del sentido de rotación es, por supuesto, posible (motor DC) para aprovechar los beneficios del ventilador de techo tanto en modo confort de verano (refrescamiento) como en modo confort de invierno (difusión del calor acumulado en el techo).
Guardería con Izyfan
Aula con ventiladores de techo Izyfan
Ventilador de techo Izyfan en el sector terciario
Grupo escolar de Castillon du Gard
Características técnicas
Altura: 30 cm
Diámetro: 90 / 107 / 132 / 152 cm
Material de las aspas:
– ABS (Acrilonitrilo Butadieno Estireno) en diámetros 90 / 107 / 132 / 152 cm
– Madera clara u oscura en diámetro 1320 mm
Peso: 5,8 kg
Motor: DC (corriente continua) Brushless (sin escobillas)
Color: blanco mate
Luz LED: opcional
Caudal de aire: 13 226 m3/h
Eficiencia energética: de 360 a 1370 W/m3h
Consumo: de 5,4 a 36,7 W (a velocidad máxima)
Mando a distancia*: RF de 6 velocidades
Nivel sonoro: de 31,6 a 42,9 dB (potencia acústica)
Eficiencia energética: de 360,38 a 1370,2 m3/Wh
Garantía (piezas): de por vida
*Locales equipados con varios ventiladores (si procede):
Para permitir una correcta sincronización de los mandos a distancia, cada local que cuente con varios ventiladores estará equipado con un interruptor automático, fusible, interruptor o caja de derivación dedicado a todos los ventiladores de ese mismo local.
Mandos a distancia RF
Control remoto estándar
Control remoto de pared opcional (baterías o 220 voltios)
- Hasta 6 ventiladores pueden ser controlados por un único mando a distancia, en una superficie máxima de 50 m2. Para superficies superiores a 50 m2 y/o más de 6 ventiladores, se recomienda utilizar un segundo mando a distancia.
- Posibilidad de usar 2 mandos a distancia por ventilador
- Posibilidad de vinculación a un interruptor de luz (memoria de la última velocidad seleccionada)
Luz LED opcional
Longitud de las varillas según la altura del techo
Posibilidad de tener 2 longitudes de varillas: 12 y 25 cm.
- Corta 12 cm para techos bajos (altura bajo las aspas 23 cm).
- Media 25 cm para techos más altos o inclinados (altura bajo las aspas 23 cm).
Otras longitudes de varillas disponibles (opción):
- 30 a 40 cm extensible e inclinable.
- 20 a 30 cm extensible y no inclinable.
- 30 a 40 cm extensible y no inclinable.
- 40 a 60 cm extensible y no inclinable.
- 60 a 90 cm extensible y no inclinable.
- 90 a 110 cm extensible y no inclinable.
Valorado en la RE2020
Los ventiladores de techo son una solución sencilla y económica para reducir el malestar durante el verano. Están altamente valorados en la RE2020 (confort de verano).
En las zonas H3 y H2D, los ventiladores son casi imprescindibles para que el edificio cumpla con la certificación RE2020.
Recomendaciones del informe BRISE (página 59) sobre las características técnicas de un ventilador de techo
Extracto del informe BRISE
« Para garantizar el rendimiento global de los ventiladores de techo (BAP) y su durabilidad, su selección debe cumplir simultáneamente los requisitos habituales para los modelos pequeños (diámetro inferior a 1,80 m):
- Diámetro mínimo de 132 cm
- Mínimo 3 velocidades de funcionamiento (los ventiladores de techo con motor DC suelen tener 5 o 6)
- Potencia máxima de los motores ≤ 70W para modelos de ventiladores de techo con AC y ≤ 30 W para modelos con DC (se recomienda priorizar los motores DC) para modelos con diámetro ≤ 180 cm. Para diámetros mayores, solo se debe cumplir el criterio de eficiencia en Wh/m3;
- Potencia en reposo < 0,2W;
- Distribución cuidadosa (ver partes 7 y 9) de los ventiladores teniendo en cuenta diversas restricciones, destacando:
- Instalación a una distancia del techo (altura libre) según las recomendaciones del fabricante. Esta altura libre debe permitir que las palas tengan un espacio adecuado para aspirar el aire por encima del plano de rotación, con un flujo de aire eficiente y sin turbulencias, asegurando un soplado descendente importante. Esta altura libre suele ser de 30 cm para ventiladores de techo de diámetro pequeño o medio (menos de 1,60 m) (Nota: es el caso del IZYFAN) y mayor para modelos de gran diámetro. Algunos modelos funcionan correctamente con 20 cm de altura libre, siendo ideales para espacios con techos de 2,50 m; (Nota: es el caso de los modelos SAMARAT)
- Los ventiladores de techo deben instalarse verticalmente a una altura que no represente riesgo para los ocupantes, generalmente con el plano de rotación a más de 2,30 m del suelo terminado;
- En locales con techos muy altos pero dimensiones modestas, como residencias con doble altura o mezzanines, se debe adaptar la longitud de las varillas de soporte para que el plano de rotación no supere los 3,0 m del suelo, considerando un diámetro modesto del ventilador;
- «Superficie de confort» (área donde se garantiza una velocidad de aire sobre el ocupante de más de 0,5 m/s) mínima de 2,27 x (D/132)^2 m2, siendo D el diámetro del ventilador (superficie directamente barrida por el mismo);
- Potencia acústica máxima: 45 dB(A) a velocidad máxima y 35 dB(A) a velocidad mínima;
- Eficiencia del ventilador de techo: >500 m3/Wh a velocidad mínima y >140 m3/Wh a velocidad máxima. Los ventiladores DC tienen eficiencias significativamente mayores;
- Iluminación: compatible con LEDs con temperatura de color < 5400K o sin iluminación;
- Fijación: rótula (+tubo) obligatoria entre el soporte del techo y el grupo motor/palas;
- Sistema de seguridad (zonas sísmicas nivel 5): tercer punto de anclaje independiente (arnés de seguridad);
- Garantía del motor: 10 años (algunos modelos tienen garantía de por vida).
Conclusión: El modelo de ventilador IZYFAN (diámetro 152 cm) cumple todos los criterios establecidos por el informe BRISE.
Para espacios con techos bajos (2,50 m), los ventiladores SAMARAT de perfil bajo (diámetro 132 cm) también cumplen los requisitos destacados en el informe BRISE.
Además, hemos redactado una guía gratuita y descargable sobre el dimensionamiento y la distribución de ventiladores de techo, que puede encontrar aquí:
